Typy x-refów - odnośników zewnętrznych w ZWCAD

Jaka jest różnica pomiędzy typami Dołącz oraz Nadpisz ?

Na potrzeby naszego wyjaśnienia przyjmijmy, że:

mamy rysunki:

• RYSUNEK NR 4.dwg, który jest rysunkiem zbiorczym

  oraz poniżej wymienione rysunki, które są rysunkami podłączonymi do RYSUNKU NR 4:

• X-REF - #1.dwg

• X-REF - #2.dwg

• X-REF - #3.dwg

Dodatkowo rysunek X-REF - #1.dwg zawiera sam w sobie odnośniki do innych rysunków – nazwijmy je A, B i C.

Powyższy opis objaśnią dodatkowo 2 poniższe rysunki wraz z opisami.

Tryb dołączonego X-REF'a:
Typ: Dołącz - synonimy to: Attach lub Dołączony

Jeśli w Rysunku nr 4 będzie się znajdował rysunek: X-REF - #1 i będzie on x-ref’em podłączonym o typie Dołącz to: rysunki A, B i C (oraz wszystkie zmiany dokonane w rysunkach A, B i C) będą widoczne w rysunku nr 4.

Poniższy rysunek rozjaśni sytuację.

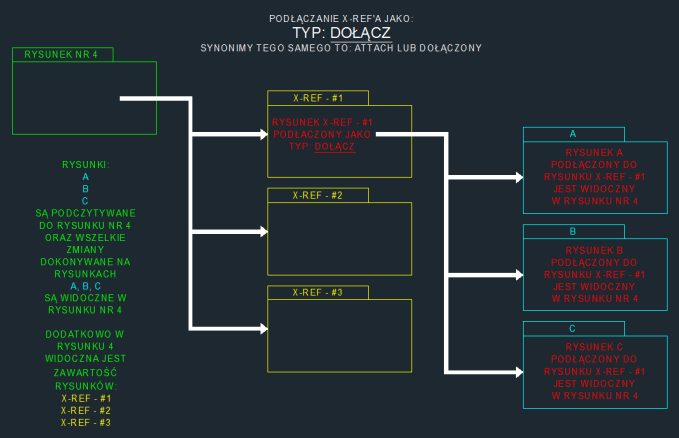

ZWCAD - Podłączenie XREF’a jako typ: DOŁĄCZ
(synonimy to: ATTACH lub DOŁĄCZONY)
RYSUNKI A, B i C oraz zmiany dokonane na tych rysunkach będą widoczne na RYSUNKU NR 4.

Tryb dołączonego X-REF'a:
Typ: Nadpisz - synonimy to: Overlay lub Nakładkowy

Jeśli do Rysunku nr 4 podłączymy X-REF - #1 o typie Nadpisz (synonimy: Overlay, Nakładkowy) to rysunki A, B i C nie będą widoczne w rysunku numer 4.

Poniżej znajduje się graficzne objaśnienie.

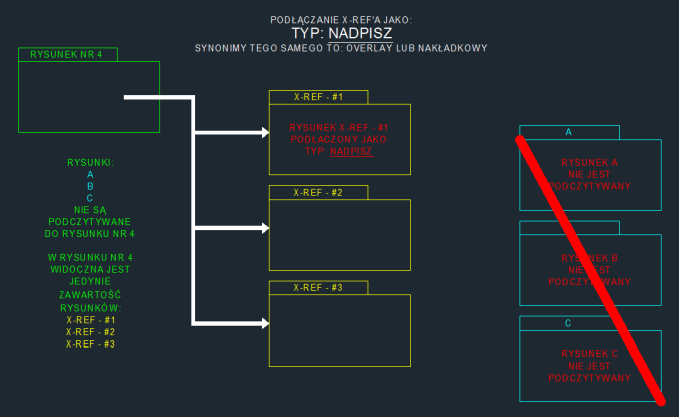

Podłączenie XREF’a jako typ: NADPISZ
(synonimy to: OVERLAY lub NAKŁADKOWY)
RYSUNKI A, B i C nie będą widoczne na RYSUNKU NR 4.

Kiedy przydaje się tryb Nadpisz (Overlay, Nakładkowy) przy odnośnikach (x-ref’ach) ?

W naszym rysunku zbiorczym - RYSUNEK NR 4.dwg - wyświetlany jest podłączony rysunek X-REF - #1.dwg.

Przyjmijmy taką sytuację, że nad rysunkiem X-REF - #1.dwg nie mamy pełnej kontroli.

Na przykład: może się zdarzyć sytuacja, że rysunek X-REF - #1.dwg znajduje się na dysku sieciowym, z którego możemy jedynie czytać zasoby i nie możemy dokonywać na nim zmian. Teraz ktoś (kto ma pełne prawa do zapisywania zmian) do tego rysunku - X-REF - #1.dwg - podłączy dodatkowe x-ref’y (do których to może podłączyć następne).

Jeśli nie życzymy sobie aby w zbiorczym (RYSUNEK NR 4.dwg) wyświetlały się wszystkie podłączone rysunki to dzięki trybowi nadpisz (nadanemu dla X-REF - #1.dwg) możemy sprawić, by w rysunku zbiorczym wyświetlało się bezpośrednio tylko to co znajduje się w rysunku X-REF - #1.dwg - bez podłączonych - do rysunku X-REF - #1 rysunków A, B i C.
