Nowa odsłona funkcji: TXTEXP w ZWCAD 2020

W ZWCAD 2020 pojawiła się funkcja TXTEXP w nowym wydaniu. Zadaniem tej funkcji jest rozbicie tekstu na polilinie.

Jej funkcjonalność wykorzystuje się głównie w ploterach tnących oraz innych maszynach CNC ze względu na możliwość zapisu rysunku do formatu DXF a następnie wycięcie napisu w jakimś materiale.

W nowej wersji programu ZWCAD funkcja ta znacznie dokładniej rozbija napisy na polilinie. Jest o wiele więcej segmentów polilinii. Dzięki temu wycięte napisy będą bardzo dokładne.

Polecenie TXTEXP rozbicia tekstu do polilinii

Polecenie TXTEXP działa dla tekstów wielo-wierszowych: WTEKST, _MTEXT (oraz MTEXT w wersji angielskiej ZWCAD).

Polecenie to działa również dla tekstów jedno-wierszowych: TEKST, _TEXT, (oraz jego odpowiednik dla wersji angielskiej: TEXT)

Wywołujemy funkcję: _MTEXT (zadziała na każdej wersji językowej ZWCAD’a - polecenie jest w wersji angielskiej i posiada podkreślnik dolny na początku nazwy).

Określamy narożniki tekstu, wysokość czcionki, ewentualnie innych elementów tworzonego napisu.

Wpisujemy tekst: ZWCAD 2020

Naciskamy klawisz OK lub wciskamy jednocześnie klawisze Ctrl oraz Enter aby zakończyć edycję tekstu.

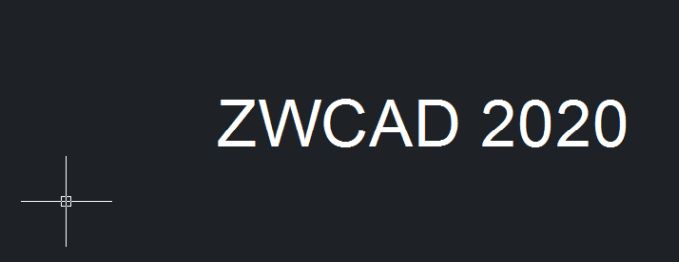

Napis ZWCAD 2020 - będący jeszcze czcionką - do przetworzenia na polilinie

W linię komend ZWCAD wpisujemy polecenie: TXTEXP

Ewentualnie korzystając z menu klasycznego możemy wybrać z górnego menu rozwijanego:

Narzędzia dodatkowe > Tekst > Konwertuj tekst do polilinii

Po wywołaniu funkcji klikamy na utworzony wcześniej napis (możemy wybrać wiele) i zatwierdzamy prawym klawiszem myszy lub klawiszem Enter.

Poniżej widzimy efekt – tekst został przekonwertowany na na wiele obiektów typu polilinia.

Zaznaczyliśmy go aby móc zobaczyć o ile więcej węzłów posiadają teraz polilinie w stosunku do działania komendy w poprzedniej wersji ZWCAD (poniżej zamieszczamy również efekt działania komendy w poprzedniej wersji ZWCAD).

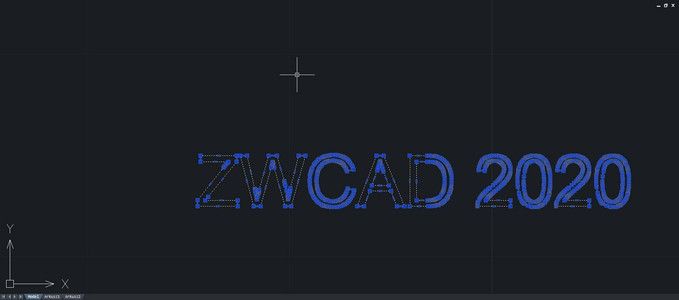

Napis ZWCAD 2020 po przekształceniu udoskonaloną komendą TXTEXP
Bardzo dokładna konwersja tekstu do polilinii w ZWCAD 2020

Jak to wyglądało poprzednio ? - porównanie

Dla porównania poniżej prezentujemy wynik działania tej samej komendy w poprzedniej wersji programu ZWCAD.

Widać, że poprzedniej wersji komendy rozpoznanie było dużo mniej dokładne – widoczna jest dużo mniejsza ilość węzłów na poliliniach (szczególnie jest to widoczne na zaokrągleniach znaków).

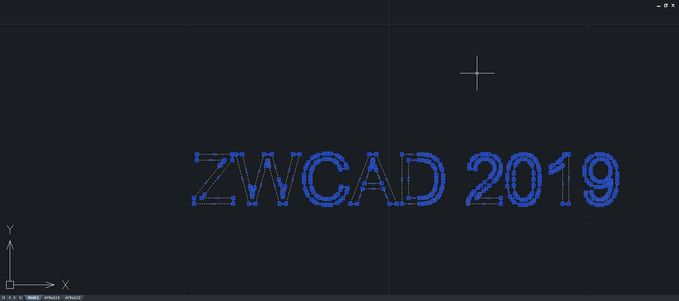

Wynik działania tej samej komendy w poprzedniej wersji programu – konwersja jest dużo mniej dokładna.
Proszę porównać z poprzednim rysunkiem chociażby cyfrę 0 lub literę D.
