DATAEXTRACTION - pobranie danych z rysunku ZWCAD

Ekstrakcja danych umożliwia nam zautomatyzowane pobranie różnych informacji z wybranych obiektów z rysunku.

W naszym przypadku z poniższego rysunku wyciągniemy informacje o znajdującym się na nim okręgach.

Kroki wyodrębniania danych

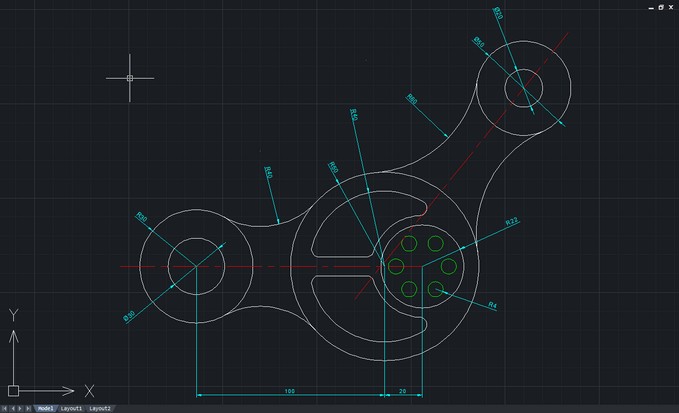

Rysunek, z którego wyodrębnimy dane o okręgach poleceniem DATAEXTRACTION

Rysunek, z którego wyodrębnimy dane o okręgach poleceniem DATAEXTRACTION

Wpisujemy DATAEXTRACTION (polecenie jest takie samo zarówno w wersji polskiej oraz w wersji angielskiej z ZWCAD 2020).

Alternatywnie w menu klasycznym możemy wybrać to polecenie z pozycji menu rozwijanego: Narzędzia → Ekstrakcja danych … (w wersji angielskiej Tools → Data Extraction …).

W menu wstążkowym wybieramy Wstaw a następnie Ekstrakcja danych (lub w wersji angielskiej Insert następnie Data Extraction)

Wpisane polecenie DATAEXTRACTION w pasku poleceń ZWCAD

Wpisujemy polecenie DATAEXTRACTION w pasku poleceń ZWCAD

Po wpisaniu DATAEXTRACTION lub wybraniu polecenia Ekstrakcji danych pojawi się nam poniższe okno.

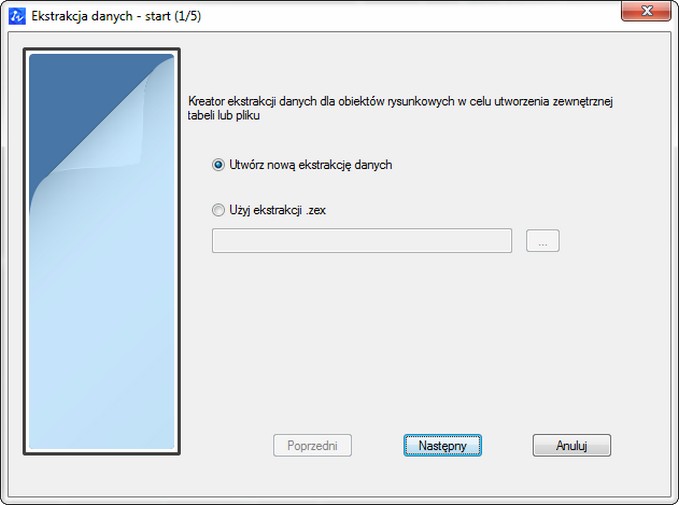

DATAEXTRACTION Kreator ekstrakcji danych krok 1 z 5 - Utwórz nową ekstrakcję danych

Kreator ekstrakcji danych krok 1 z 5 - Utwórz nową ekstrakcję danych

Klikamy przycisk Następny (Czym jest druga opcja ? Użyj ekstrakcji .zex - zajmiemy się później).

DATAEXTRACTION Kreator ekstrakcji danych krok 2 z 5 – opcja Aktualny rysunek

Kreator ekstrakcji danych krok 2 z 5 – wybieramy opcję Aktualny rysunek

W tym kroku możemy wskazać bezpośrednio obiekty lub jeśli wybierzemy opcję Aktualny rysunek to początkowo zostaną wybrane wszystkie obiekty, które następnie będziemy mogli po kolei odfiltrować.

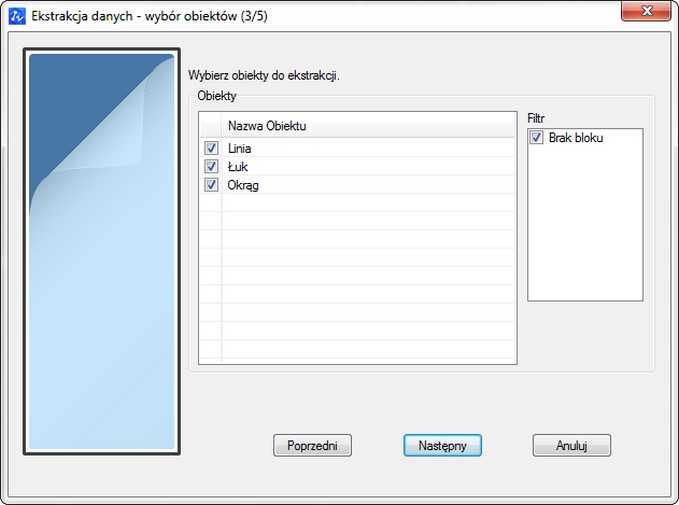

DATAEXTRACTION Ekstrakcja danych krok 3 z 5 - Znalezione typy obiektów na rysunku

Ekstrakcja danych krok 3 z 5 - Znalezione typy obiektów na rysunku

W rysunku DWG zostały znalezione obiekty typu: linia, łuk i okrąg. Nie wiemy ile ich jest – na tym etapie wiemy tylko że takie typy obiektów na rysunku występują.

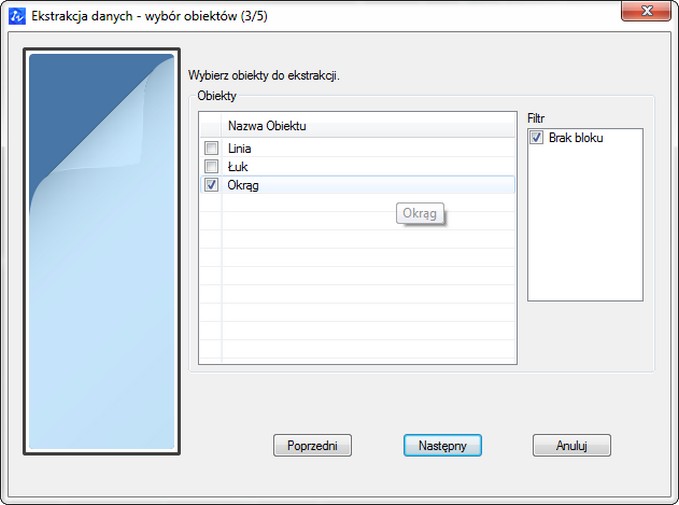

DATAEXTRACTION Ekstrakcja danych krok 3 z 5 – z obiektów pozostawiliśmy tylko okrąg

Ekstrakcja danych krok 3 z 5 – z obiektów pozostawiliśmy tylko okrąg

Chcemy aby w naszym zestawieniu znalazły się informacje tylko i wyłącznie o okręgach - w związku z tym odznaczamy typy linia oraz łuk.

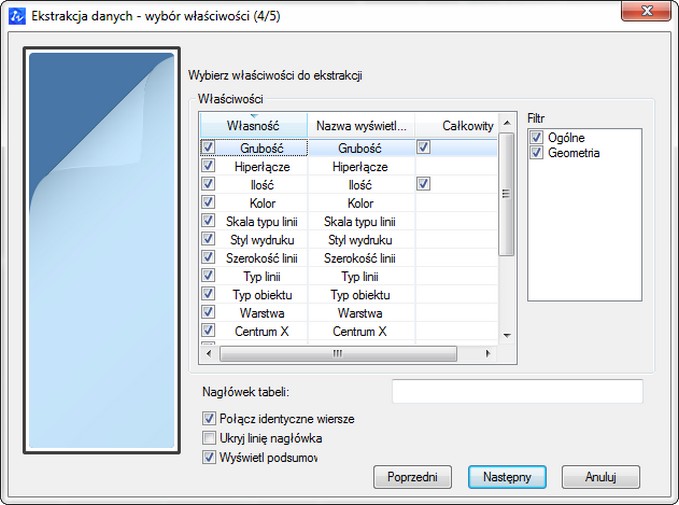

DATAEXTRACTION Ekstrakcja danych krok 4 z 5 – właściwości wybranych obiektów - w naszym przypadku okręgów

Ekstrakcja danych krok 4 z 5 – Właściwości wybranych obiektów - w naszym przypadku okręgów

W kroku czwartym zostały wyświetlone wszystkie właściwości, które dotyczą wybranych przez nas okręgów takie jak: grubość, hiperłącze, ilość, kolor, skala typu linii, styl wydruku, szerokość linii, typ linii, typ obiektu, warstwa, centrum.

DATAEXTRACTION Ekstrakcja danych krok 4 z 5 – Cześć właściwości odznaczyliśmy

Ekstrakcja danych krok 4 z 5 – Cześć właściwości odznaczyliśmy

Chcemy aby w naszym zestawieniu znalazły się tylko niektóre właściwości w związku z tym część z nich odznaczyliśmy. Wpisaliśmy również nagłówek tabeli – Dane.

DATAEXTRACTION Ekstrakcja danych krok 5 z 5 wstępny wygląd tabeli. Widoczne wartości dla właściwości okręgów oraz ich ilości.

Ekstrakcja danych krok 5 z 5 wstępny wygląd tabeli. Widoczne wartości dla właściwości okręgów oraz ich ilości

W ostatnim piątym kroku widzimy podgląd na wstępny wygląd tabeli. Widoczne są wartości właściwości, które wybraliśmy w kroku czwartym.

DATAEXTRACTION Ekstrakcja danych krok 5 z 5 Przesuwamy kolumnę tabeli w inne miejsce

DATAEXTRACTION Ekstrakcja danych krok 5 z 5 - Przesuwamy kolumnę tabeli w inne miejsce metodą przeciągnij i upuść

Mamy możliwość przesunięcia i ustawienia kolejności kolumn. W tym celu chwytamy za nagłówek kolumny i przesuwamy go w odpowiednie miejsce używając metody przeciągnij i upuść.

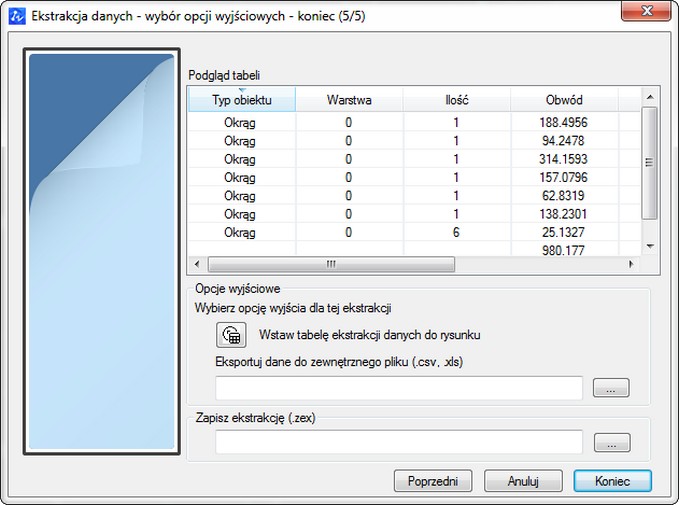

DATAEXTRACTION Ekstrakcja danych krok 5 z 5 – Widok kolumn tabeli po przesunięciu

DATAEXTRACTION Ekstrakcja danych krok 5 z 5 – Widok kolumn tabeli po przesunięciu

Przesunęliśmy kolumnę warstwa i wstawiliśmypomiędzy kolumny typ obiektu oraz ilość.

Gdzie możemy wstawić dane ?

  1. Nasze dane możemy zapisać w pliku arkusza kalkulacyjnego zapisując je jako rozszerzenie .csv lub .xls by móc poddać je dalszej edycji lub wstawić do edytora tekstu jako zestawienie w formie tabeli (np. jako zestawienie powierzchni lub zestawienie długości prętów).
    Jak wyeksportować dane do pliku .CSV lub .XLS ?

  2. Możemy też wyodrębnione dane wstawić bezpośrednio do rysunku.
    Jak wstawić tabelę ekstrakcji danych bezpośrednio do rysunku ?

  3. Możemy również ustawienia ekstrakcji danych zapisać pod dowolną nazwą jako plik .zex by móc wykorzystać je później innych rysunkach.
    Dzięki plikowi .zex możemy utworzyć sobie kolekcję ekstrakcji danych i w przyspieszony sposób podobnej ekstrakcji dokonywać na różnych rysunkach w przyszłości. Plik .zex jest to tak zwany plik konfiguracyjny ekstrakcji danych.
    Zapis do pliku .ZEX podczas ekstrakcji danych w ZWCAD 2020 ?
